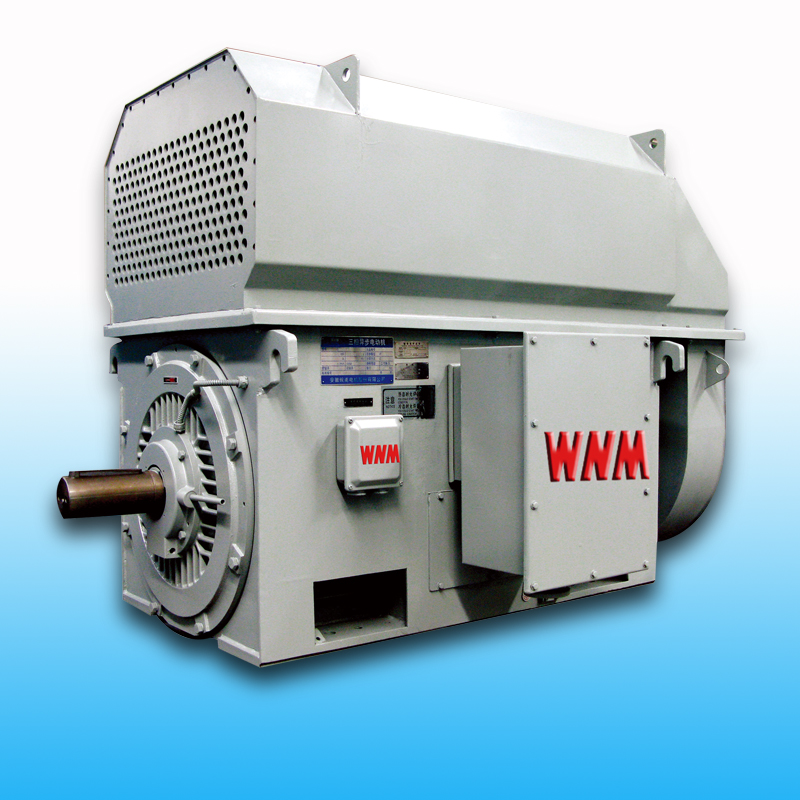

Y、YKS、YKK系列大型高壓三相異步電動機

機座號：710~1000    電壓：6KV/10KV

防護等級：IP23/IPW24/IP44/IP54



概述

---

    Y、YKS、YKK系列（H710-1000）大型高壓三相異步電動機采用真空浸漆設備和最先進的烘干工藝,高精度調校轉子動平衡，專業的電機浸漆經驗，工藝先進，具有高效率、噪聲低、振動小、運行可靠、安裝維護方便等優點。電動機功率等級、電氣性能和安裝尺寸及公差均符合國家標準GB755《旋轉電機定額和性能》、國際電工委員會標準IEC34-1《旋轉電機定額和性能》和國家行業標準GB/T13957《大型高壓三相異步電動機基本系列技術條件》等。

皖南高壓電機產品的優勢：

---

一、擁有50余年歷史的專業電機制造商，確保所生產的高壓電機產品質量及工藝國內一流；

二、全系列電機均采用寶鋼的矽鋼片，確保高導磁率，低鐵損，功率因數高，電機溫升小，過載能力強；

三、全系列采用電機均國內一流大廠F級或H級漆包線，絕緣絲包線，絕緣扁銅線等；

四、擁有一流的轉子動平衡調校設備及工藝，所有規格轉子均經過高精度調校，確保電機低震動，低噪聲，減小軸承磨損，確保電機整機可靠性；

五、采用真空浸漆設備，二次以上浸漆工藝，確保電機在潮濕及多粉塵環境下能長期保持高絕緣狀態，減少維護次數，維護周期較同類產品延長1.2倍以上；

六、用最先進的烘干設備及烘干工藝，預烘、烘干、保溫、精確的溫度及時間控制，能有效確保潮氣有效排出，絕緣漆合理凝固，成型，確保電機在潮濕及多粉塵環境下能長期保持高絕緣等級；

七、所有電機出廠前均做系統的溫升及負載實驗，確保100%合格出廠。





結構說明

---

    ●定子采用F級絕緣和外壓裝結構。整個定子真空壓力浸F級無溶劑漆（VPI），具有良好的電性能和防潮能力。
    ●鼠籠轉子導條用銅排制成，采用可靠的焊接工藝。轉軸一般制成單軸伸，亦可根據用戶需要制成雙軸伸。
    ●軸承采用滾動軸承或端蓋式球面滑動軸承，具有負荷能力強，檢修方便的優點。
    ●主接線盒按德國DIN標準設計防護等級為IP54.一般裝于電機右側（從軸伸端看），也可按用戶要求裝于電機左側。當電機功率為2000kW及以上時，在與主出線盒電動機相對的另一側還備有副出線盒，用于引出定子三相繞組中性點。
    ●電機定子繞組、以及每個軸承均裝有電阻測溫元件供監控電機溫度用。



注：訂貨須知



1、如需本系列產品樣本請向本站工作人員索取。

2、如需要的規格、技術要求與本樣本有出入，用戶需事先提出具體而明確的要求，經協商同意后簽單技術協議或在訂貨合同中注明。
